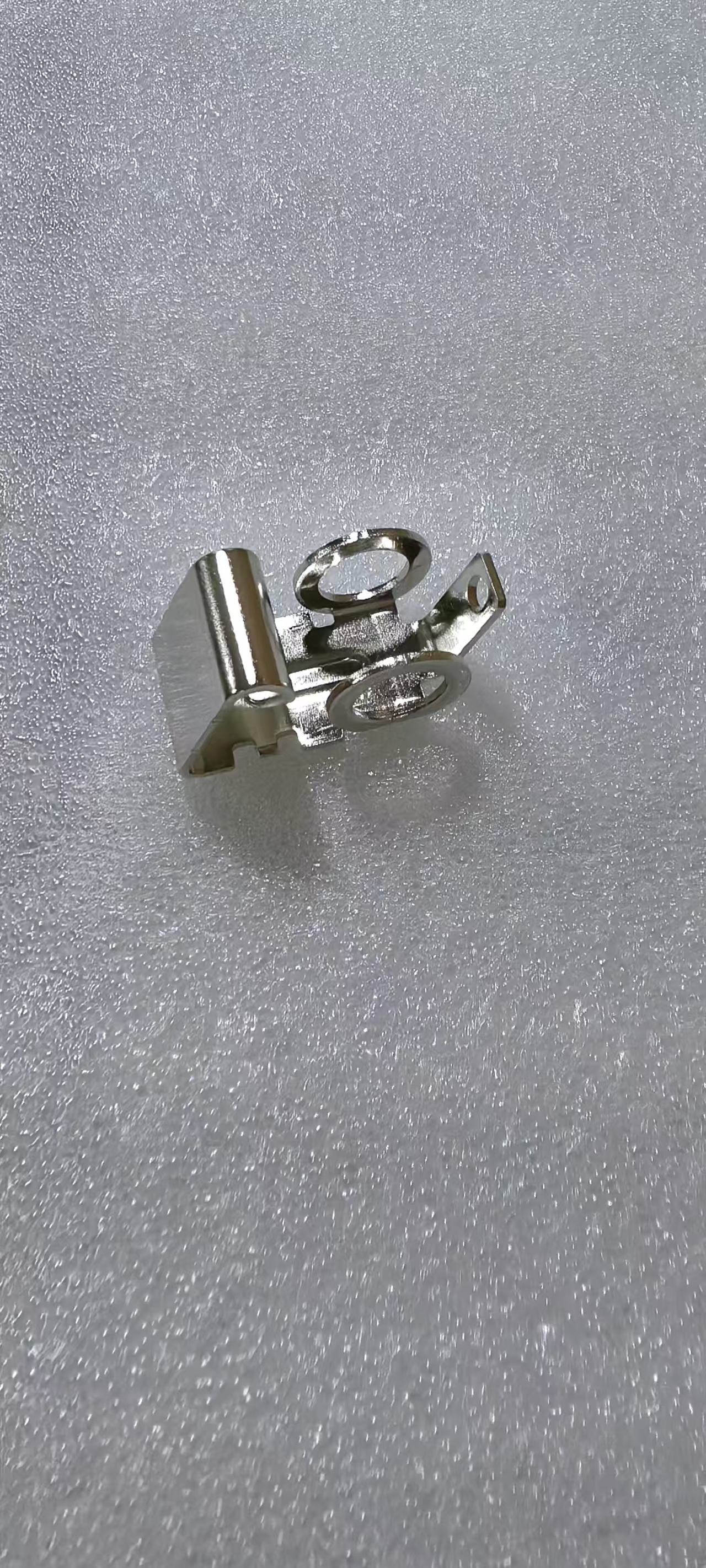

Precyzyjne pieczętowanie miedziane Elektroniczny złącze terminale Progresywna wysokiej prędkości pieczętowanie OEM Custom ±0.02mm Tolerancja

Ten precyzyjny elektroniczny terminal złącza do tłoczenia mosiądza jest wytwarzany przy użyciu zaawansowanej technologii stopniowego tłoczenia,zapewnienie wyjątkowej dokładności i powtarzalności w przypadku dużych aplikacji elektronicznych wzajemnych połączeńWykonane z materiału z taśm mosiężnych C2600/H65, te stemplowane końcówki osiągają tolerancję wymiarową ±0,02 mm przy prędkościach stemplowania do 400 uderzeń na minutę.Podejście progresywne zawiera przebicie, gięcia, formowania i formowania w jednym ciągłym procesie, eliminując wtórne obróbki i zapewniając stałą jakość w milionach sztuk.Nasze zakłady obsługują ponad 30 prasow wysokiej prędkości o pojemności od 25T do 160T, z systemami kontroli wizualnej w procesie produkcji monitorującymi w czasie rzeczywistym wymiary krytyczne podczas produkcji.33 na wszystkich charakterystykach kluczowych dla jakościJako wiodący producent pieczarek metalowych OEM z ponad 15-letnim doświadczeniem w obsłudze światowych marek elektroniki,Rozumiemy, że niezawodność końcówki złącza ma bezpośredni wpływ na wydajność produktu końcowego w zastosowaniach o kluczowym znaczeniu, w tym ECU samochodowych, systemów sterowania przemysłowego i elektroniki użytkowej.

• Wymagania w odniesieniu do urządzeń, które są objęte niniejszą pozycją:Wielostacjonarne matryce progresywne integrują piercing, formowanie, gięcie i przycinanie w jednym ciągłym pasku pasmowym, osiągając szybkość produkcji do 400 SPM przy zachowaniu spójności wymiarowej.Progresywna konstrukcja wykończenia eliminuje obsługę części między etapami, zmniejszając koszty pracy i ryzyko jakości związane z ręcznymi operacjami przenoszenia.
• Precyzyjna selekcja materiału miedzianego:mosiądz z wkładu C2600 (70% Cu, 30% Zn) zapewnia optymalne połączenie przewodności elektrycznej przy 28% IACS, doskonałą formowalność dla złożonych geometrii zakrętu,właściwości sprężynowe odpowiednie do zatrzymywania kontaktuDostępne są alternatywne gatunki, w tym mosiądz wolnociągowy C3604, mosiądz żółty C2680 i fosfor brąz C5191 dla specyficznych wymagań przewodzenia i siły sprężyny.
• Powierzchniowe pokrycie i wykończenie:Możliwości galwanizacji wewnętrznej obejmują pokrycie cyną w celu łatwości spawania, selektywne pokrycie złotem w celu wysokiej niezawodności kontaktów sygnałowych, pokrycie srebrem w zastosowaniach z łącznikami zasilania,i podłoża niklowa dla bariery korozyjnejTechnologia selektywnego pokrywania stosuje metale szlachetne tylko na funkcjonalnych obszarach kontaktowych, zmniejszając koszt materiału nawet o 60% w porównaniu z pokryciem całego ciała.
• Zapewnienie jakości bez wad:100% automatyczna inspekcja optyczna na wyjściu prasy weryfikuje dokładność wymiarów, wady powierzchni, pokrycie pokrycia i koplanarność.Każda przesyłka zawiera szczegółowe sprawozdanie z inspekcji z pomiarami CMMPPAP poziom 3 pakiet dokumentacji jest dostępny dla klientów klasy samochodowej.
• Kompleksowa obsługa narzędziowa:Wewnętrzna sala narzędziowa z centrami CNC EDM, cięcia drutu, szlifowania powierzchni i obróbki CNC projektuje i buduje stopniowe formy z materiałów SKD11, DC53 i węglowodorów.Żywotność pleśni wynosi od 1 do 5 milionów strzałów w zależności od grubości i złożoności materiałuProgramy konserwacji zapobiegawczej oraz zapasy zapasów zapewniają ciągłość produkcji.
• Wsparcie inżynieryjne specyficzne dla zastosowania:Nasz zespół inżynierów DFM zapewnia bezpłatny przegląd projektu, w tym symulację siły sprężynowej, obliczenie siły kontaktowej, analizę siły wstawiania/wyciągania i ocenę formowalności pieczętowania.Optymalizujemy geometrię końcową, aby zmniejszyć zużycie materiału i zminimalizować złom., osiągając zazwyczaj oszczędności materiałowe w wysokości 15-30% dzięki optymalizacji gniazdowania.
• Elastyczne rozmiary partii produkcyjnych:Od 1000-częściowego prototypu z użyciem miękkiego narzędzia do 500 000+ miesięcznych obrotów produkcyjnych z utwardzonymi stopniowymi matrycami,Nasz system produkcyjny dostosowuje się do wymagań cyklu życia projektu bez ograniczeń minimalnych.

Te precyzyjne miedziane końcówki złącza obsługują różnorodne aplikacje elektroniczne w wielu gałęziach przemysłu.Zapewniają niezawodny kontakt elektryczny z siłami wstawienniczymi zoptymalizowanymi zarówno dla integralności sygnału, jak i ergonomii montażu. zastosowania elektroniczne w przemyśle motoryzacyjnym, w tym złącza ECU, interfejsy czujników i końcówki pasów drutowych, korzystają z połączenia przewodności elektrycznej, mechanicznego zatrzymywania sprężyny,i trwałość środowiskowa zapewniona przez selektywne pokrycie złota lub cynySystemy sterowania przemysłowego, jednostki dystrybucji energii,i sprzęt inteligentnej sieci wykorzystują te zestampolowane terminale do połączeń z prądem wysokim, gdzie stały opór kontaktowy jest niezbędny do zarządzania cieplnymElektronika użytkowa, taka jak smartfony, tablety i urządzenia do noszenia, wymaga ultra-miniaturowych wyciskanych terminali o rozmiarze 0,5 mm,który zapewnia nasza precyzyjna technologia stopniowego drukowania- urządzenia infrastruktury telekomunikacyjnej, w tym złącza stacji bazowej, moduły RF,i nadajniki światłowodowe wymagają terminów z napiętą kontrolą koplanarności dla procesów montażu powierzchniowego.

Wszystkie miedziane końcówki złączy są pakowane w antystatyczne torebki PE z suszarką, umieszczone w kartonach falistych klasy eksportowej,i zabezpieczone na zapłonowanych paletach drewnianych do przewozów towarowych morza lub powietrzaOpakowanie rolkowe do automatycznego montażu jest dostępne z niestandardowymi specyfikacjami taśmy nośnej.Każda przesyłka zawiera kompletny pakiet dokumentacji zawierający certyfikaty badań materiału, raporty inspekcji wymiarowych, pomiary grubości nakładki XRF i certyfikat zgodności.Certyfikowany system zarządzania jakością z 2015 r. zapewnia pełną identyfikowalność od numeru cieplnego surowca do kodu partii gotowego produktuNa żądanie dostarczane są certyfikaty zgodności SGS, RoHS i REACH. Standardowy czas realizacji próbek pierwszego artykułu wynosi 7-10 dni roboczych,z zamówieniami produkcyjnymi wysyłanymi w ciągu 15-25 dni roboczych w zależności od ilości i stanu narzędzi.
